Типы ПЛК Allen Bradley

В этой статье я расскажу о типах ПЛК Allen Bradley, используемых от небольших приложений до более крупных.

При проектировании системы управления важно знать, какой тип ПЛК вам нужен.

Чем крупнее проект, тем более совершенный ПЛК требуется для удовлетворения потребностей.

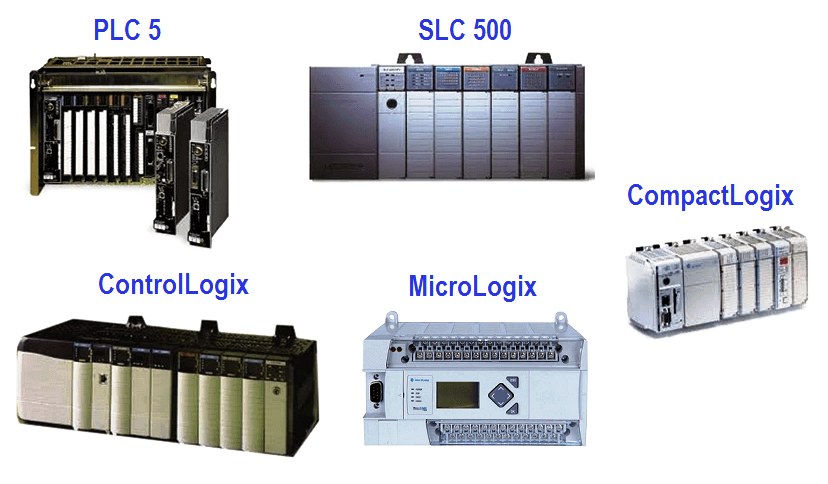

Типы ПЛК Allen Bradley

Вы можете использовать три типа ПЛК :

1. МикроЛогикс
2. КомпактЛогикс
3. Контроллогикс

Эти три типа ПЛК способны управлять процессом. Они сильно различаются своим программным обеспечением, ограничениями модуля расширения, объемом памяти и протоколом связи.

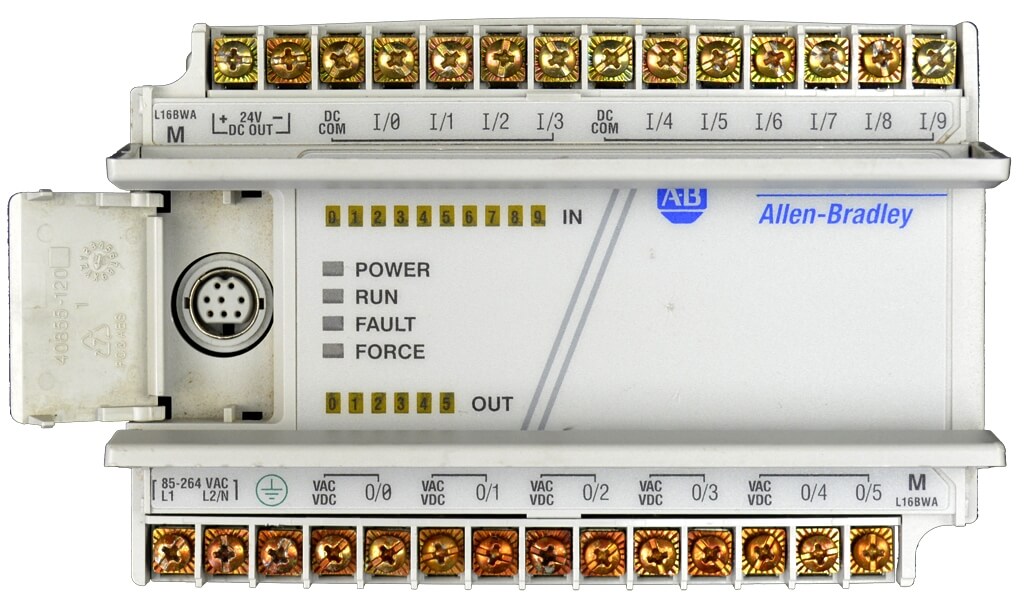

МикроЛогикс

Этот тип ПЛК используется для небольшой системы управления.

Мы можем использовать там, где требуется меньше операций ввода-вывода.

Экономичное решение для небольших приложений.

Используйте программное обеспечение rslogix500 для программирования.

Он поставляется с фиксированными входами/выходами (встроенный ввод/вывод).

Физическая стойка не требуется. Платы ввода и вывода соединяются ленточным кабелем.

Поддерживаемый коммуникационный порт — RS-232/485, порт Ethernet.

Контроллер поддерживает 32 дискретных входа/выхода и 6 аналоговых входов/выходов.

Он поставляется с ЖК-дисплеем.

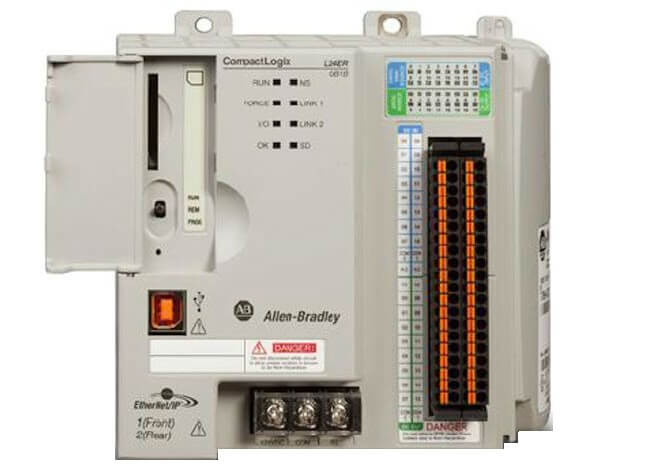

КомпактЛогикс

Этот тип ПЛК используется для системы управления средой.

Этот тип ПЛК используется в системе управления машиной и упаковке.

Он поставляется со встроенной системой ввода/вывода (onboard I/O).

Мы можем использовать модуль расширения для добавления дополнительных входов/выходов, но существует ограничение на расширение.

Для программирования требуется программное обеспечение Rslogix 5000.

Физическая стойка не требуется.

Поддерживаемый протокол связи: Ethernet, ControlNet, DH-485, RS 232, Modbus.

Контроллер поддерживает 30 модулей ввода/вывода и 16 осей движения.

Нет ЖК-дисплея.

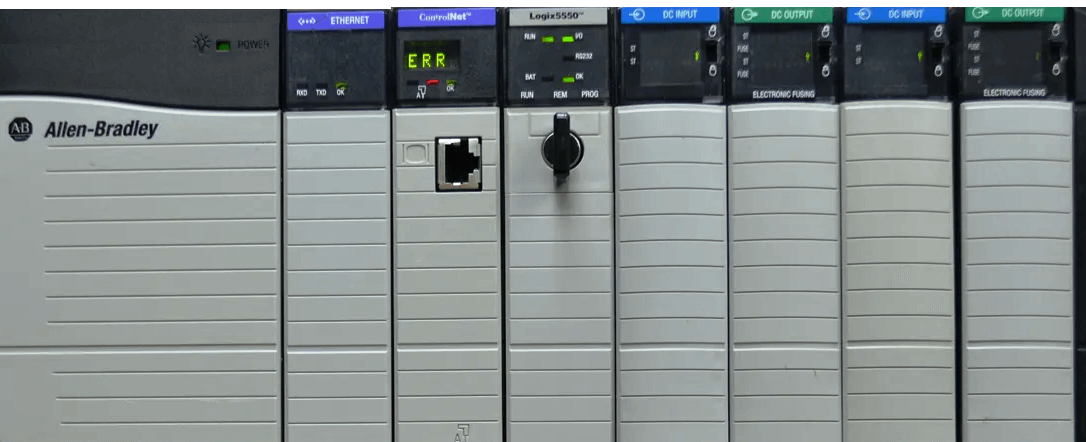

Контроллогикс

Этот тип ПЛК используется для большой системы управления.

Он также известен как модульный ПЛК, поскольку в нем используются отдельные модули ввода/вывода.

Эти типы ПЛК используются в обработке, пакетной обработке и в системе управления движением.

Для программирования требуется программное обеспечение Rslogix 5000.

Он использует стоечные модули ввода/вывода.

Поддерживаемые протоколы связи : EtherNet/IP, ControlNet, DeviceNet, DH+.

Контроллер поддерживает 32 точки на модуль для цифрового ввода/вывода. Для аналогового ввода/вывода он поддерживает модули RTD и термопары. Cn поддерживает 16-канальный модуль.

Нет ЖК-дисплея.

CompactLogix в сравнении с ControlLogix

Помимо всего вышеперечисленного, между compact и Control Logix есть некоторое сходство.

Оба используют символическое имя, могут создавать пользовательские типы данных в обоих типах ПЛК.

Оба используют протокол связи Ethernet/IP, DeviceNet, ControlNet, DH для передачи данных.

Оба требуют программного обеспечения rslogix5000.
